ケガキ 一筋30年! 自動ケガキシステム

概要

製缶業の作業場を合理化するために開発した自動ケガキシステムです。
部品の取り付け位置のケガキや "オモテ曲げ" "ウラ曲げ" の記載など、線分だけではなく、
数字・アルファベット・ひらがな・カタカナ・漢字・全て罫書く事が出来ます。
例えば、開先の指示を直接鉄板に書けば、作業者はその鉄板を見て指示通りの開先作業をします。
折り曲げ位置や折り曲げ角度・部材取り付け位置などを記載をすれば、作業者はわざわざ図面を確認する
必要はありません。 鉄板に情報を罫書けば罫書くほど、現場での間違いが無くなり効率は上がります。
また、切断が空いた時は、定盤の代わりとして架台や手摺などの骨物の現寸図を鉄板に罫書くことが出来ます。
正確に書かれた鉄板の原寸図に合せて、仮付け・組み立てを行うだけでも非常に大きな効果が出ます。
タンクやダクトといった管物・架台・階段・手摺などを製作されておられるお客様には非常に合理化に結び付きます。
その他、看板や道路標識を製作されているお客様 アルミ船舶を製作されているお客様など、罫書きを必要とされているお客様に
は大変好評の機械です。  ケガキ一筋30年! 改良に改良を重ねてきた弊社の自信作です。


ケガキ装置による製作例

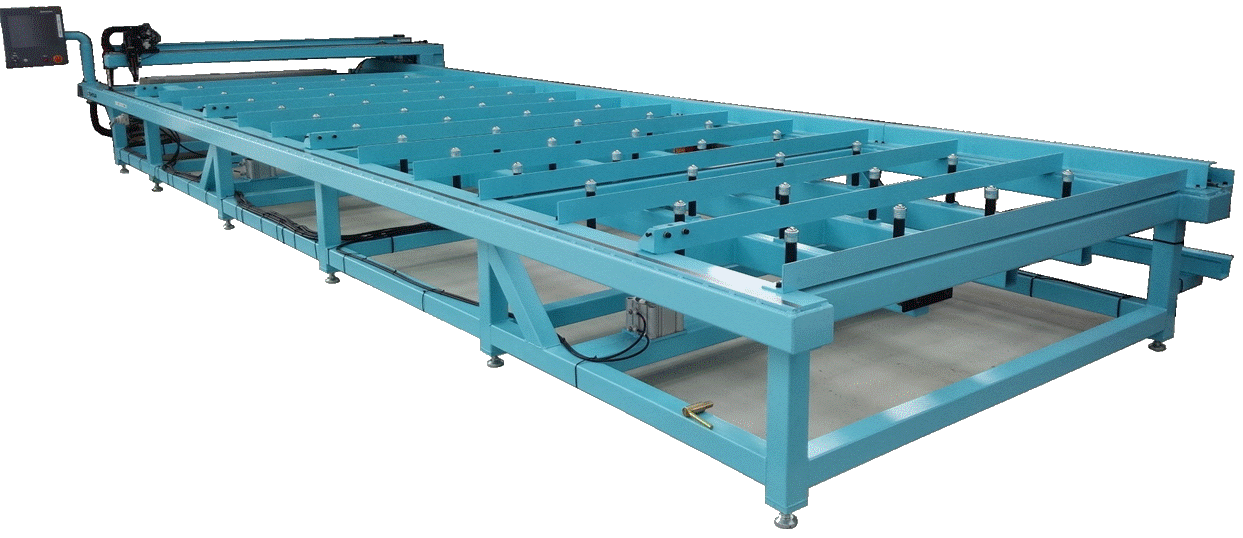

SKT SeriesⅢ  大型自動ケガキ切断システム


本装置では、輸入した鋼材用のケガキペンを利用しています。
錆びた鉄板でも大丈夫ですか?とよく言われるのですが、ご覧のとおり、
問題なく綺麗に書けます。LinkIconレポート






アルミ製のペンを自社で作ってみました。くっきりきれいに作図出来ます。
時々かすれたりする事がありましたがもう大丈夫です。ここまで来るのに苦労しました。

黄色で作図している所です。お客様は一枚に複数の物件を作図されますが、色を変えると現場の方は、よりはっきり分かるとの事です。 黒に対しては白か黄かオレンジが合うようです。


ご採用ありがとうございました!

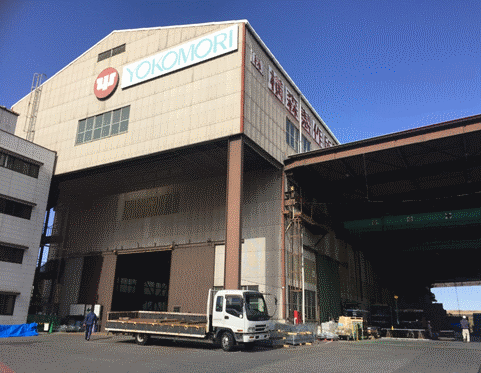

階段・手摺製作の (株)横森製作所様
LinkIconリンク

弊社のケガキ機械を採用して下さり、ありがとうございました。


2月12日 午前8時30分に手配していたトラックが現地に到着しました。
天気は良かったのですがとても寒い日でした。



御社の生産合理化に結び付きますよう一生懸命サポートさせていただきます。





工程通り納品をする事が出来、藤木取締役より検収をいただきました。
御社の生産合理化に結び付きますよう一生懸命サポートさせていただきます。


お客様にCADからの出力方法をお伝えし、ケガキテストを行いました。
順調の様です。併せて原寸検査も行いOKをいただきました。

ご採用ありがとうございました!
(株)みらい造船様
LinkIconリンク

弊社のケガキ機械を採用して下さり、ありがとうございました。


3月18日 宮城県気仙沼市の午前8時の気温は1℃でした。

とても感動する動画です。ご覧くださいませ。

 復興の光 ”みらい造船様” 心より応援しております。





定盤の代わりに鉄板を用意し、本機械で自動ケガキをすればあっという間に現図が
出来ます。  現場で、図面を見ながら墨ツボを使うことがなくなります。
架台や手摺といった骨物をされるお客様にも大変好評です。




油性ですので雨にぬれても全く消えませんが、ラッカーシンナーでは簡単に消せます。
パウダーマーキングのときは、全部擦っていたのでそれに比べると、とても早く楽に
消せるとの事で大変好評です!

ご採用ありがとうございました!
階段・手摺製作の巨匠 (株)稲沢鐵工 松浦市
LinkIconリンク

弊社のケガキ機械を採用して下さり、ありがとうございました。


2月20日 午前8時に手配していたトラックが現地に到着しました。



とにかく角がはっきり書けるのも大きな特徴です。
お客様の生産合理化に寄与できますよう、しっかりサポートさせていただきます。

稲沢鐵工様のご紹介LinkIconレポート





アルミの船舶部品を切断する為のケガキ線です。ほとんどがスプライン曲線という
機械泣かせの図形ですが、このように高速・高精度で作図することが出来ます。


アルミだと反射して見えにくいのでフィルムに文字を書いてみました。
このくらいのスピードで鉄板に文字をどんどん書いていきます。


ご採用ありがとうございました!
アルミ漁船 建造の巨匠 (株)ケーヤード 根室市
LinkIconリンク

弊社のケガキ機械を採用して下さいました。 スプラインカーブの精度が選択の
ポイントだったとの事です。
数あるNC機の中から弊社の機械を選択していただきありがとうございました。

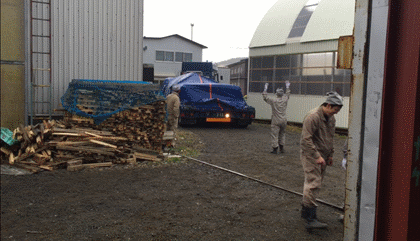

10月28日 アルミ板にケガキが出来る機械を根室市のケーヤード花崎工場に
ご導入下さいました。当日は雨模様でしたが、機械の搬入時は雨が止んでくれました。



10/30日 調整も終了し、ケーヤード様の立会いの元、実際の動作確認を行いました。
スプラインカーブの多い部材の原寸テストも合格し、同日引き渡し致しました。
お客様の生産合理化に寄与できますよう、しっかりサポートさせていただきます。
(株)ケーヤード様の仕事内容LinkIconレポート





ハイパーサーム製のプラズマを搭載したケガキ切断機です。この動画は10数年前の
機械で動作は少し遅いのですが、NC言語と同じ動作を可能にした言語が組み込ま
れますので、プラズマ切断機のパフォーマンスを最大限引き出しています。
右の写真のようにオプションで開先機能も搭載することが可能です。




特徴

●CADデータをNCを介さずに直接原寸出力しています
●高効率集塵ダクトシステムを搭載しています。
●新軽量開先システムを搭載し切断加工の効率アップを図れます。
●ニーズに合った工具を搭載可能です。
 (プラズマ・レーザー・ドリル・タッパー・ルーター・ワイヤブラシなど)

ケガキ実用例

表示例 表示内容
メリット
R曲げ指示、ベンドラインのケガキ
R曲げのR寸法と表曲げ、裏曲げを罫書くとともに必要なベンドラインも同時に罫書きます。
プレス担当も即、仕事にかかることができます。
曲げ基準面、角度のケガキ オモテ面、ウラ面と折り曲げ後の仕上角度を罫書きます。
わざわざ図面を見なくても、あるいは作業指示書が無くても、担当者はすぐに仕事へかかれます。
溶接位置、溶接記号のケガキ 溶接位置と溶接記号を罫書きます。
溶接記号を罫書くことにより溶接の指示が間違いなく伝達されます。
部品取付位置のケガキ 部品の取付位置と、そこに取付ける部品の図面番号や品番を罫書きます。 断面と部材名が罫書かれていれば組立作業もスピーディーに行えます。
孔位置、直系、寸法公差等のケガキ 孔位置を+印線で罫書きます。 作業の流れがスムーズになります。
塗料名のケガキ 塗料名を罫書きます。 塗料の間違いが防げます。塗り間違いはブラスト処理、もしくは剥離処理など大変な費用と時間のロスになります。
重心、吊り位置のケガキ 吊り位置を罫書きます。 安全対策には欠くことのできない大切なポイントです。
製品NO.、その他のケガキ 切断された部材に、製品NO.や品名、数、重量などを罫書きます。 手書きと違って、間違いがなく、しかも読みやすく部材管理も確実にできます
基準直線、角度線のケガキ 組立作業には欠くことのできない基本線、これを基に角度線を罫書きます。 製品の精度を保持できるとともに、確認のために検査にも使用できます
方向のケガキ 上下外内・東西南北などオリエンテーションの罫書きをします。 製品に向きがある場合に役立ちます。
切断線、合マークのケガキ 品物の接ぎ位置や合マークを罫書きます。 部材を正しく配置することができます。また、合マークを表示することにより、部材と部材の取合いを明らかにできます。
基準点(長さ)のケガキ 測定点(線)をあらかじめ罫書きます。 溶接など熱影響による伸びや縮みの確認を行う。そして、その数値をバックデータとして蓄積しておけば、今後の仕事に役立ちます。
次工程のケガキ 次の作業工程(担当者)や作業の内容を罫書きます。 作業の流れがスムーズになります。

製品仕様

最大有効作図範囲 x軸:20,000㎜
y軸:4,000㎜
z軸(オプション):最大400㎜
最大ケガキ速度 シングルドライブ :500㎜/sec
位置決め単位
0.01㎜
作図精度
距離精度:±0.1㎜/1m以下
反復精度:±0.05㎜以下
直角精度:±0.1㎜/1m以下

駆動方式
x軸:ラック&ピニオン
y軸:ラック&ピニオン
ACサーボモータ
電源 プロッタ本体 3相AC200v
その他プラズマ等にも必要
入力インターフェース LAN、USBメモリ
制御パネルからのキー入力も可能
搭載可能ツール ケガキペン・プラズマ開先切断・ガス・ピアス用ドリル・タッパー・ブラシ・ケガキ針など

OS:WindowsXP以降
CPU:OSが推奨するスペック
メモリ:OSが推奨するスペック
ハードディスク:20GB以上の空き容量
必須アプリ:Microsoft Office2000以降 ※32bit版
